Trenutne ponude sličnih trgovaca
mali oglas
Nordrhein-Westfalen, Deutschland
1.313 km

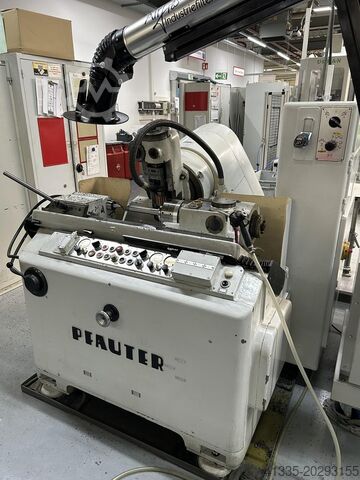

Mašina za mobing zupčanik
PFAUTERP 160
PFAUTERP 160
Poziv
Stanje: veoma dobro (polovno), Godina proizvodnje: 1967, radni sati: 11.240 h, Veoma malo korišćeno,
Upravljanje: konvencionalno,
Lsdpfoxnlvdsx Agtjah
Mazivo: ulje za sečenje,
Razni dodaci: valjkasti glodala HDT & GT,
Prihvatnici itd.
mali oglas
Nordrhein-Westfalen, Deutschland
1.313 km
Mašina za mobing zupčanik
PHAUTERP 160
PHAUTERP 160
Poziv
Stanje: veoma dobro (polovno), Godina proizvodnje: 1967, radni sati: 11.240 h, Upravljanje: konvencionalno,
Ljdpfx Aexnbg Eogtoah
Mazivo: ulje za sečenje,
Razna oprema: Wälz glodala HDT & GT,
Baze itd.
mali oglas
Crespellano
691 km
Hobbing mašina
Pfauter MikronA15
Pfauter MikronA15
Poziv
Stanje: spreman za upotrebu (polovno), Proizvođač: PFAUTER MIKRON
Model: A 15 CNC
Stanje: Polovno
Lodpfxexlt Ago Agtoah
Serijski broj: 15.013.03
Nazivni prečnik obratka: 100 mm
Maksimalna dužina obratka (sa automatskim punjačem): 200 mm
Maksimalna dužina obratka (ručno): 300 mm
Maksimalna dužina rezača: 100 mm
Maksimalni prečnik rezača: 65 mm
Maksimalni pomak rezača: 100 mm
Minimalna-maksimalna udaljenost između ose rezača i ose obratka: 10/76 mm
Broj obrtaja rezača: 200...4000 o/min
Težina mašine: 5500 kg
mali oglas
Frankreich
1.415 km

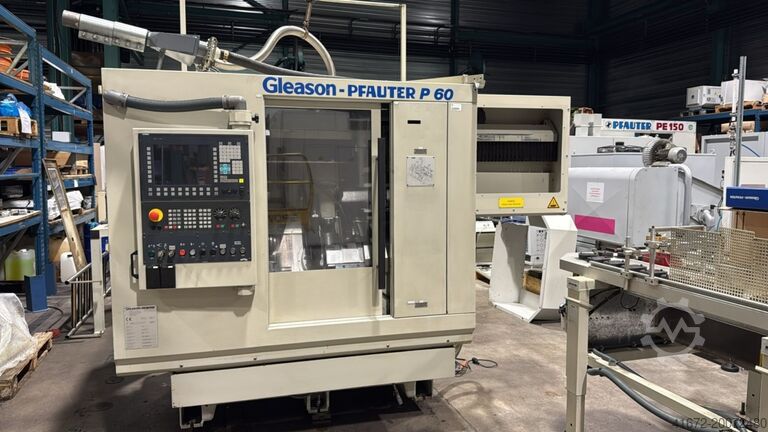

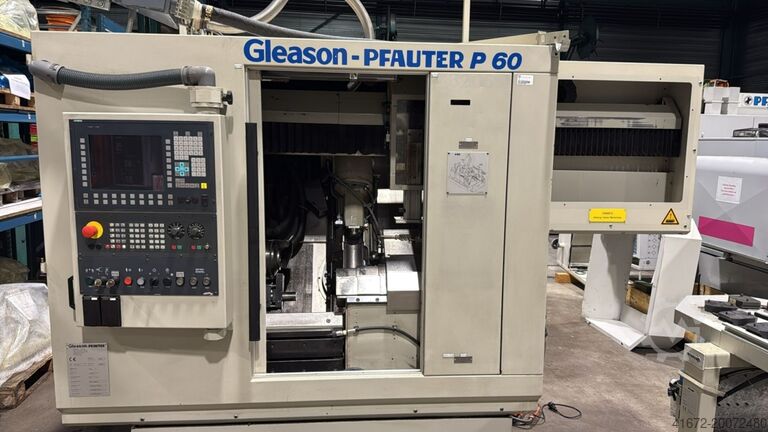

Mašina za lobiranje zupčanik - horizontalna
GLEASON-PFAUTERP 60
GLEASON-PFAUTERP 60
Poziv
Stanje: polovno, Godina proizvodnje: 2004, Modul – maks. 3 mm
Prečnik obratka – maks. 65 mm
Spiralni ugao +45/-115°
Upravljanje SIEMENS 840 D
Maksimalna dužina stezanja 320 mm
Prečnik diska 140 mm
Težina mašine cca. 4,8 t
Potreban prostor cca. 3,3 x 3,3 x 2,1 m
Laedpsxfwbajfx Agtoh
mali oglas
Gerolstein
1.283 km
Mašina za lobiranje zupčanik - horizontalna
LIEBHERRLC 152
LIEBHERRLC 152
Poziv
Stanje: polovno, Godina proizvodnje: 1987, Prečnik točka - maks. 150 mm
Modul - maks. 5
Modul - min. 0,5
Težina mašine cca 10.000 kg
Lodow Sykrjpfx Agteah
Potreban prostor cca 6500 × 2700× 3600 mm
mali oglas
Monheim am Rhein
1.329 km

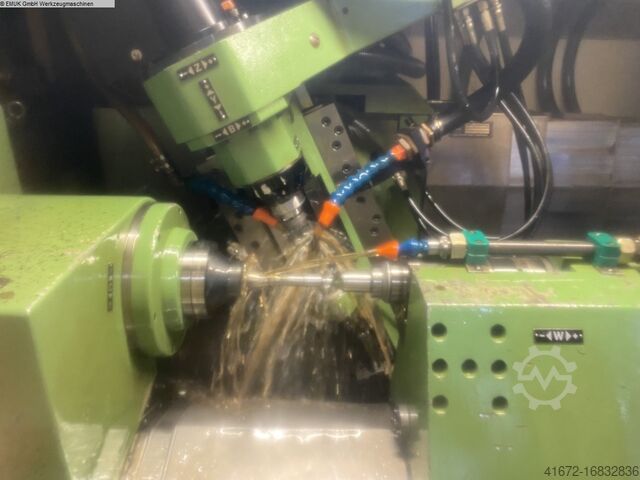

CNC horizontalna glodalica za ozubljivanje zupčanika
MONNIER & ZAHNERKOEPFER MZ 120
MONNIER & ZAHNERKOEPFER MZ 120
Poziv
Stanje: veoma dobro (polovno), Godina proizvodnje: 2009, Funkcionalnost: potpuno funkcionalan, Tehnički detalji:
Prečnik točka - maks. 2-45 mm
Širina točkova 250 mm
Modul - maks. 1, 5 mm
Modul - min. 0, 5 mm
Kontrola Fanuc 18i-MB
Težina mašine cca. 2,2 t
Zahtevi za prostor cca. 2100 k 1440 k 1700 m
Informacija:
Kombinovani CNC hobbing i crv glodalica KOEPFER MZ 120
odlikuje se fleksibilnom primenljivošću i dolazi u kontakt sa
mala površina modula.
Samo okretanjem vretena za glodanje od horizontalnog do vertikalnog
položaj i izborom odgovarajućeg režima rada CNC kontrole
Mašina za glodanje crva postaje mašina za hobbing i obrnuto.
CNC kontrola Fanuc 18i-MB (dijalog / ISO)

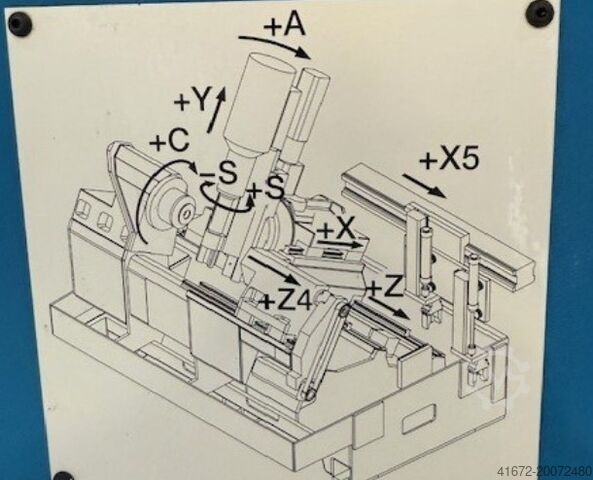

CNC ose =
Ks-osa potapanje osovina
Uzdužna osa Z
Ц-osa radni predmet vreteno
B-osa alat vreteno
V-osa utovarivač osovina uzdužni
A-osa okretni osa alat glava vretena (uključen kao opcija)
Osa pomeranja ose I (uključena kao opcija)
Sa sledećim proizvodnim programima:
Ože glodanje
Pretraživanje
Vijak valjanje
Konusni brzina Spur brzina glodanje
Konusni zupčanik valjanje
glodanje ciklusa =
ravno, kosi, sferno nazubljeno,
radijalno, radijalno-aksijalno, ko-rotirajuće i kontra-rotirajuće glodanje,
gruba, završna obrada,
crvi točkovi,
Ravno zupčani zupčanici, prednje bočne nazubljenosti (opcija samo u delimičnim postupku)
Puћeve
[Oprema]
Rezervoar rashladne tečnosti 300 litara KF sa transporterom čipova LNS Turbo MS 250
Naknadno opremljen i izgrađen 2021. godine !!
Kraft und Bauer sistem za gašenje požara
Spiralni transporteri
Mašinska dokumentacija
[Specifikacije]
radni komadi:
Prečnik radnog predmeta 2-45 mm
Mak. radni predmet dužina 250 mm,
Dužina zuba 150 mm
Mak. modul u čeliku =
1 mm (hobbing)
1,5 mm (crvi rezači)
0,5 mm (kotrljanje konusnog zupčanika)
Alatke:
glodalica nož =
16-32 mm (hobbing)
40-63 mm (glodanje vijaka)
Maљina:
Mak. podešavanje ugla glodanje glava =
+/- 45° (valjanje)
+/- 30 ° (glodanje crva)
Shifttravel =
34 mm (ručno podešavanje)
34 mm (CNC osa)
Kolt / uvlačenje trn V 20
Mak. brzina radnog predmeta vreteno 770 1 / min.
glodanje vretena pogon 0.55 kV
Mak. brzina glodanje vreteno 8000 1/min.
Završni pogoni =
Ks-osa (potapanje) / putovanje 80 mm preko CNC
Z-osa (uzdužno napajanje) / putovanje 190 mm preko CNC
C-osa (radni komad osa) preko CNC
Brzo kretanje =
Ks-osa 6000 mm/min.
Laedpfxew Rmaks Agtoh
Z-osa 6000 mm/min.
Hidraulični agregat 0,37 kV
mali oglas
Bruchsal
1.100 km
Mašina za glodanje zupčanika MIKRON
MikronA 21/2
MikronA 21/2
Poziv
Stanje: dobro (polovno), MIKRON - A 21 / 2 Mašina za glodanje zupčanika
Lsdpfx Ajw D Dbyjgtjah
-Kompletne tehničke podatke pogledajte na fotografijama
-Zamenski zupčanici
-Mitutoyo lupa
-Originalno uputstvo za upotrebu - KOMPLETNO
-Veliki broj rezervnih delova
-Veoma očuvano opšte stanje
Dimenzije:
D x Š x V 1,2 x 1 x 1,6 metara / Težina 1000 kg
Pridržavamo pravo na greške ili tipografske greške.
mali oglas
Leutkirch im Allgäu
928 km
Mašina za mobing zupčanik
LiebherrLC 1502
LiebherrLC 1502
Poziv
Stanje: dobro (polovno), Godina proizvodnje: 2003, Funkcionalnost: potpuno funkcionalan, maksimalna težina obratka: 12.000 kg, dužina pomaka po Y-osi: 300 mm, dužina hoda po Z-osi: 1.080 mm, prečnik stola: 1.200 mm, brzina pomaka po X-osi: 3 m/min, brzina pomaka po Y-osi: 500 m/min, brzina posmaka Z-ose: 3 m/min, ulazna struja: 195 A, prečnik obratka (maks.): 1.600 mm, dužina glodalnog vretena: 450 mm, stolna bušilica: 400 mm, brzina obrtanja vretena (minimalna): 250 o/min, ukupna težina: 51.000 kg, snaga: 115 kW (156,36 KS), Oprema: dokumentacija/priručnik, Liebherr visokih performansi zupčanik glodalica LC1502 u dobrom stanju
Liebherr LH90 V4 kontrola, Bosch Rexroth pogoni
Opsežna dodatna oprema kao što su BHG, rashladna jedinica za podmazivanje i rashladnu tekućinu, kapuljača za izvlačenje, trnovi za rezanje, razni softverski paketi / ekstenzije granične vrednosti i kompletni. Dokumentacija.
Ljdjwqm A Tspfx Agteah
Takođe možemo pomoći oko instalacije i puštanja u rad do proizvodnje nakon troškova!
aukcija
Aukcija je završena
Nemačka
1.099 km
Mašina za mobing zupčanik
PfauterPE 125 H
PfauterPE 125 H
Stanje: spreman za upotrebu (polovno), Godina proizvodnje: 1992, Funkcionalnost: potpuno funkcionalan, broj mašine/vozila: 27498, dužina pomaka po X-osi: 230 mm, dužina pomaka po Y-osi: 170 mm, dužina hoda po Z-osi: 400 mm, prečnik zupčanika: 130 mm, brzina vretena (maks.): 1.200 o/min, TEHNIČKI DETALjI
Prečnik točka: maks. 130 mm
Širina točka: 400 mm
Modul: 0.5 - 3
Dužina stezanja: maks. 1.160 mm
Ugao okretanja radnog vretena: ± 45°
Promena alata ugao okretanja: 90 °
radni predmet
Najveći modul (u čeliku sa oko 600 N / mm²): 4
Najveći obodni prečnik (ne-glodajući): 480
Najmanji broj zuba koji se mogu glodati: 3
Alatka
Najveći prečnik ploče: 130 mm
Najveća dužina rezača (u zavisnosti od prečnika trna rezača): 220 mm
Prečnik trna rezača: 16 / 22 / 27 / 32 mm
Glodalica Trn Trn Piцk-up Konus: ISO
Vreteno radnog predmeta – WS
Spoljni opseg okretanja: 160 mm
Otvor: 63 mm
Konjić – RT
Motorizovani pomeranje (V-osa): 750 mm
Hod pera (hidraulički): 90 mm
Putuje
Ks-putovanje: 230 mm
I-putovanje: 170 mm
Z-putovanje: 400 mm
Spindle
Brzina glodalice beskonačno promenljiva: 300 – 1,200 rpm
Opseg brzine vretena radnog predmeta: 1 – 125 rpm
Laedpfx Agewc Tduoteh
Kontrolu
Kontrola: Bosch CC 220
DETALjI MAŠINE
Ukupna potrebna snaga: 52 kV
Težina mašine: cca. 7, 5 t
Dimenzije mašine: oko 4.800 × 3.800 × 2.500 mm
Dimenzije: 7.3 k 5.3 k 4.3 m
Radni napon: 380 V
Kontrolni napon: 220 V
Frekvencija: 50 Hz
Povezano opterećenje mašine: oko 56 kVA
OPREMU
- CNC upravljač Bosch CC 220
- Stepless kontrola brzine rezača
- Veliki domet putovanja u svim osama
- Visoka fleksibilnost zbog širokog opsega modula
mali oglas
Sonneberg
1.057 km
Hobbing mašina Gleason Pfauter SH120
Poziv
Stanje: dobro (polovno), Godina proizvodnje: 2002, Zupčanik, hobbing i žljebljenje mašina
proizvođač: Gleason Pfauter
Godina proizvodnje: 2002
Tip: SH 120 / P120
Kontrola: Siemens 840
Ose / vretena glodalice jedinice: Ks radijalni.
Y Tangencijalno
Z = aksijalni
A = Okretanje
Ljdpfxewaaykj Agtoah
S = glodalica
C = Tabela
Brzina glodalice: 125 – 1250 rpm
Brzine tabele: 0 – 1000 rpm
Ks-osa maks. brzina ose: 6000 mm / min
I-osa maks. brzina ose: 5000 mm / min
Z-osa maks. brzina ose: 6000 mm / min
A-osa maks. brzina osa: 500 stepeni / min
Žljebljenje jedinica ose / vreteno: Ks radijalni 10000 MM / 1 'MAKS
Z osa 3000 MM / 1 'MAKS.
C tabela. 1000 revolucija
B Rotacija nož 30 Turns
S 500÷2500 BATT./1'
A 500+2500 razdvajanje
W nagib 30 ° šok jedinica može da se okreće.
Težina: oko 15 t
mali oglas
Malsch
1.097 km
Vijak glodalica
LAMBERT124
LAMBERT124
Poziv
Stanje: dobro (polovno), Godina proizvodnje: 2002, Prečnik radnog predmeta 40 mm
Modul - maks. KSNUMKS
Modul - min. 0.1
Dužina radnog komada - maks. 665 mm
težina 4,5 t
Prečnik vretena otvor 82,5 mm
Kontrola Siemens
Ukupna potreba za napajanjem 5,5 kV
Specifikacije
Maks. Modul KSNUMKS
Korak 0, 5 - 25 mm
Broj brzinavišestepeni / višestruki
maks. radni predmet prečnik 40 mm,
Lsdpfx Asv Ucdvegtjah
mak. radni predmet dužina180 mm,
Prečnik glodalice mak.80 mm
maks. širina rezača12 mm
Z-osa (dužina glodanja sa kontra vrhom) 90 mm
Z-osa (dužina glodanja bez vrha za parenje) 113 mm
Okretna ugaona glodalica 30 ° / 30 °
Opis
Gear valjanje i prisluškivanje mašina. LAMBERT - 124 CNC
Mašina je u urednom stanju.
mali oglas
Malsch
1.097 km
Mašina za lobiranje zupčanik - horizontalna
PFAUTERP 160 H II / X 710 mm
PFAUTERP 160 H II / X 710 mm
Poziv
Stanje: polovno, Godina proizvodnje: 1992, Prečnik točka - maks. 160 mm
Širina točkova 710 mm
Modul - maks. 4.5
Modul - min. 0.5
Laedpfevz Edrjx Agtoh
Brzine glodalice - beskonačno promenljive 70 - 400 o / min
Širina centra 800 mm
Ukupna potreba za snagom 11 kV
Težina mašine oko 4,7 t
Zahtev za prostorom cca. 3,6 k 3,0 k 2,0 m
KSNUMKS-cut kolo, pomeranje, vrlo dobro stanje!
Izmenljivi točkovi, glodanje trnovi.
mali oglas
Malsch
1.097 km
Mašina za lobiranje zupčanik - horizontalna
PFAUTERP 160 H
PFAUTERP 160 H
Poziv
Stanje: polovno, Godina proizvodnje: 1969, Prečnik točka - maks. 160 mm
Širina točkova 355 mm
Modul - maks. 4.5
Modul - min. 0.5
Širina centra 450 mm
Ukupna potreba za snagom 11 kV
Težina mašine oko 3,8 t
Zahtev za prostor cca. 2x17.1.6 m
Prečnik točka - maks. 160.175 mm
Širina točkova 355 mm
Modul - maks. 4.5
vreteno otvor 75 mm,
Širina vrha 410 mm
Ledpfjvz Ec Isx Agteah
Broj zuba - min. 2, 3
Prečnik glodalice maks. 115 mm
Dužina glodalice maks. 105 mm
Središnja udaljenost između glodalice i radnog komada - maks. 138 mm
Središnja udaljenost između glodalice i radnog komada - min. 30 mm
Glava za glodanje - okretna 120 °
Brzine glodalice 70 - 400 o / min
Aksijalni hrani 0,25 - 4,0 mm / obrtaja
Radijalni hrani 0.09 - 1.5 mm/obo
Ukupna potreba za napajanjem cca. 9.5 kV
Težina mašine oko 3, 5 t
Zahtev za prostor cca. 1730k1400k1440 mm
Oprema / pribor:
- Zamenljivi točkovi
- Glodanje trnova
- Stezni uređaji
OMILjENO
-Dokumentacija
mali oglas
Nemačka
1.313 km
Mašina za lobiranje zupčanik - horizontalna
PFAUTERP 160 H
PFAUTERP 160 H
Poziv
Stanje: polovno, Godina proizvodnje: 1969, Prečnik točka - maks. 160.175 mm
Širina točkova 355 mm
Modul - maks. 4.5
vreteno otvor 75 mm,
Širina vrha 410 mm
Broj zuba - min. 2, 3
Ledsvzhf Sopfx Agteah
Prečnik glodalice maks. 115 mm
Dužina glodalice maks. 105 mm
Središnja udaljenost između glodalice i radnog komada - maks. 138 mm
Središnja udaljenost između glodalice i radnog komada - min. 30 mm
Glava za glodanje - okretna 120 °
Brzine glodalice 70 - 400 o / min
Aksijalni hrani 0,25 - 4,0 mm / obrtaja
Radijalni hrani 0.09 - 1.5 mm/obo
Ukupna potreba za napajanjem cca. 9.5 kV
Težina mašine oko 3, 5 t
Zahtev za prostor cca. 1730k1400k1440 mm
Oprema / pribor:

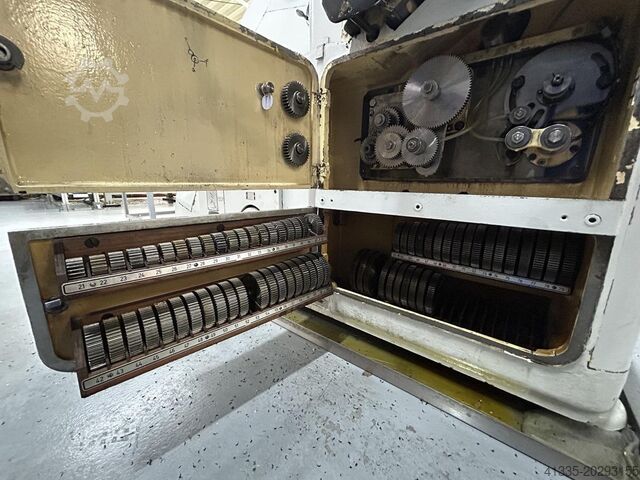

- Zamenljivi točkovi
- Glodanje trnova
- Stezni uređaji
-Dokumentacija
mali oglas
Nemačka
1.313 km
Mašina za lobiranje zupčanik - horizontalna
PFAUTERP 160 H/II
PFAUTERP 160 H/II
Poziv
Stanje: polovno, Godina proizvodnje: 1992, Prečnik točka - maks. 175 mm
Širina točkova 710 mm
Modul - maks. 4.5
Modul - min. 0.5
težina 4,5 t
Ukupna potreba za snagom 10,5 kV
Oprema / pribor:
- Glodanje trnova
Ljdpsvzhfrjfx Agtjah
- Stezni uređaji
-Dokumentacija
mali oglas
Malsch
1.097 km
Mašina za lobiranje zupčanik - horizontalna
PFAUTER MikronA 15 CNC
PFAUTER MikronA 15 CNC
Poziv
Stanje: polovno, Godina proizvodnje: 1997, Modul - maks. KSNUMKS
Modul - min. 0.3
kontrola Fanuc 16 M
Trenutni 19 A
Ukupna snaga 12 kVA
Težina mašine cca. 5, 5 t
proizvođač: PFAUTER MIKRON
Model A 15 CNC + uključujući utovar portala LP 5V (Gudel Lineartec)
Opremu:
- CNC Fanuc 16 M
- Mokro i ulje mašinska obrada su oba moguća
- Priručnik i električna dijagram
Visok kvalitet i stabilnost, u kombinaciji sa odgovarajućim podacima o performansama i
moderna CNC tehnologija, čine A 15 CNC idealan hobbing mašina.
Međutim, kratka vremena prelaska takođe omogućavaju ekonomičan
Serijska proizvodnja.
Očaravajući kvalitet Pfauter-Mikorn proizvoda garantuje vam
bez problema proizvodni proces i dug radni vek vaše mašine.
--> Tehnički podaci maks. glodani modul prilikom valjanja: 2,5 mm
--> maks. glodani modul u visokim performansama glodanje: 2.0 mm
--> Broj zuba: 1 - 999 zuba
radni predmet podaci:
--> Maks radnog predmeta Ø Automatsko utovar: 60mm
--> Maks radnog predmeta Ø Ručno Utovar: 100mm
--> Maksimalna dužina radnog predmeta automatsko punjenje: 200mm
--> Mak radnog predmeta Dužina Ručno Utovar: 300mm
Putovanje na posao:
--> Ks-osa (uvlačenje): 66 mm
--> I-osa (dužina glodanja): 150 mm
--> I-osa (pomeranje): 100 mm
--> A-osa ugao okretanja (glodanje glava): 50 ° / 50 °
--> pero hod: 110 mm
Brzina hranjenja:
--> Ks-osa: 0 - 6.000 mm / min
--> Z-osa: 0 - 6.000 mm / min
--> I-osa: 0 - 4.000 mm / min
Opseg:
--> B-osa (glodalica): 200 - 4.000 min-1
--> C-osa (radni predmet): 0 - 375 min-1
glodanje performanse:
--> Snaga motora 50% ED (B-osa): 3.7 kV
Reiststock:
--> Maks. sila stezanja: 9 kN
--> Feed Udaljenost: 205mm
Laodjvu E Nnspfx Agtsh
Glava:
--> Adsorpcija: mehanički
--> vretena Prolaz: 32mm
--> osovina vretena od zemlje: 1200 mm
--> Hidraulika radnog pritiska: 50 bara
mali oglas
Hilden
1.331 km
Mašina za lobiranje zupčanik - horizontalna
MONNIER & ZAHNERKOEPFER MZ 120
MONNIER & ZAHNERKOEPFER MZ 120
Poziv
Stanje: polovno, Godina proizvodnje: 2006, Prečnik točkova - maks. 2 - 45 mm
Širina točkova 250 mm
Modul - maks. 1, 5 mm
Modul - min. 0.5
Težina mašine cca. 2,2 t
Kontrola Fanuc 18i-MB
maks. radni predmet dužina 250 mm,
Težina mašine cca., 2200 kg
Glodanje ciklusi:
- Ravno, kosi, sferno nazubljen
- Radijalno, radijalno-aksijalno, ko-rotirajuće i kontrarotirajuće glodanje, gruba obrada, završna obrada
- Vorm zupčanici, ravno-zupčasti konusni zupčanici, Spur zupčanici (opcija:
samo u parcijalnom postupku)
Specifikacije:
- Maksimalna dužina radnog predmeta 250 mm
- Maksimalna dužina brzina 150 mm
- Maksimalni modul u čeliku 1 mm (hobbing)
- Maksimalni modul u čeliku 1,5 mm (crv glodanje)
- Maksimalni modul u čeliku 0,5 mm (konusni zupčanik valjanje)
- Prečnik glodalice 16-32 mm (hobbing)
- Prečnik glodalice 40-63 mm (crv glodanje)
- Maksimalni ugao podešavanja glodanje glava ±45 ° (valjanje)
- Maksimalni ugao podešavanja glodanje glava ±30 ° (crv glodanje)
- Shift putovanja 34 mm (CNC osa)
- Collet / uvlačenje trn V20
- Maksimalna brzina radnog predmeta vretena 770 1/min.
- Pogon glodajućeg vretena 0,55 kV
- Maksimalna brzina glodanja vretena 8000 1 / min.
CNC završni pogoni:
- Ks-osa = ronjenje putovanje 80 mm
- Z-osa = uzdužni feed hod 190 mm
- C-osa = osa radnog predmeta 360°
- Brzi prelazi Ks / Z 6 m / min.
Ledpfx Agjvq Sfzotoah
- Hidraulični agregat 0,37 kW
- Dimenzije 2100 k 1440 k 1700 (DkŠkV)
Opcije:
- CNC osa pomeranja 34 mm
- Ugao podešavanje sa CNC ose
- Uređaj za skidanje ivica
Pribor:
- Spiralni transporteri
mali oglas
Malsch
1.097 km

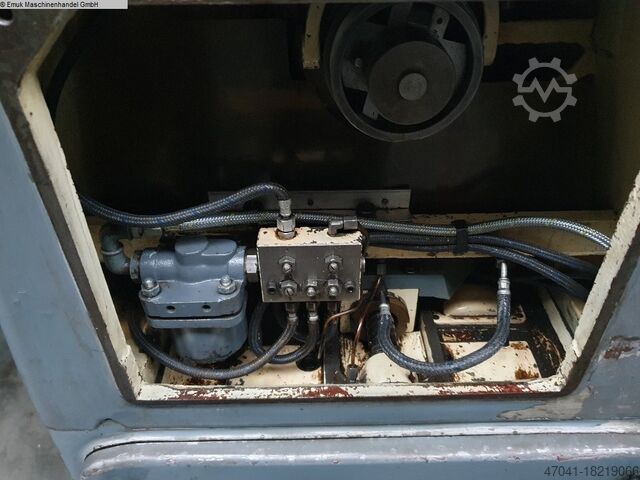

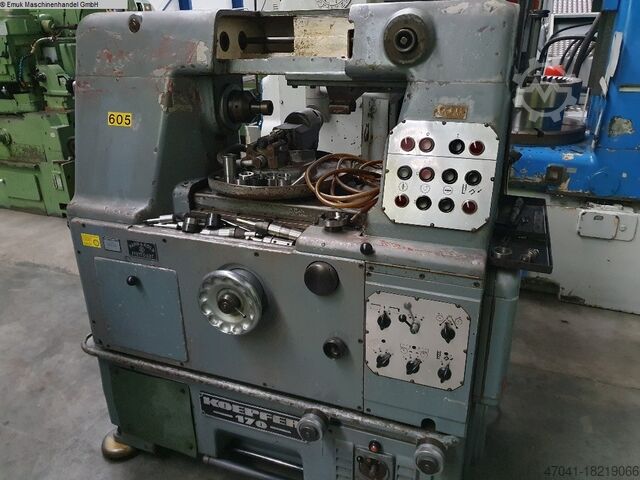

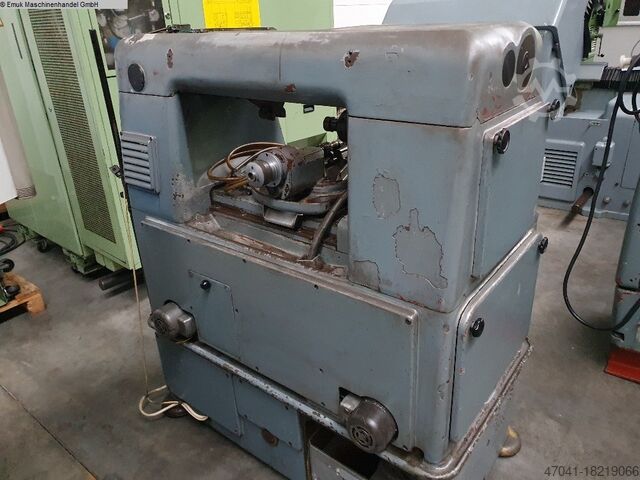

Mašina za lobiranje zupčanik - horizontalna
KOEPFER170
KOEPFER170
Poziv
Stanje: dobro (polovno), Prečnik točkova - maks. 130 mm
Širina točkova 140 mm
Modul - maks. KSNUMKS
Modul - min. 0.3
obrtaja 112 - 1000 rpm
Broj zuba - min. 6
Dužina stezanja maks. 150 mm
Ukupna potreba za napajanjem 3,5 kV
Laodpevpab Ijfx Agtjh
Težina mašine cca. 2,1 t
Zahtev za prostor cca. 1,3 k 1,2 k 1,5 m
mali oglas
Düsseldorf
1.344 km
Mašina za mobing opreme

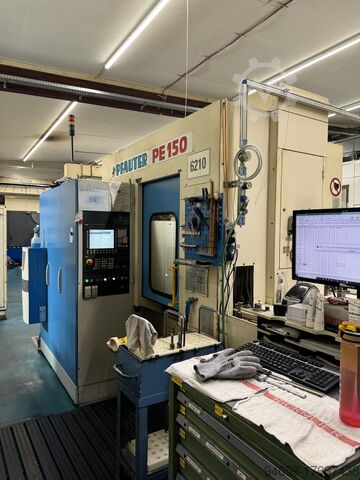

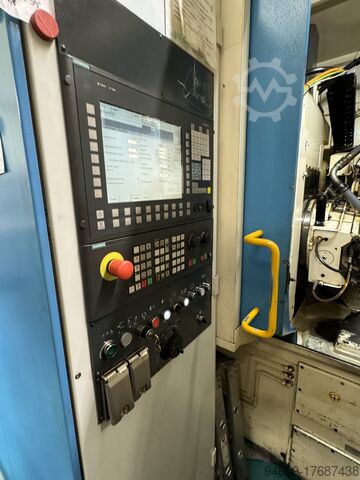

PfauterPE 150 1991 renewed 2009
PfauterPE 150 1991 renewed 2009
Poziv
Stanje: veoma dobro (polovno), Godina proizvodnje: 1991, Funkcionalnost: potpuno funkcionalan, Mašina je još uvek pod naponom i u proizvodnji – može se videti u radu u svakom trenutku.
Tehnički podaci – PE 150
Ova raonička mašina sa automatskim sistemom za izmenu obradaka projektovana je za serijsku proizvodnju obradaka za koje su dostavljeni odgovarajući crteži.
Naši stručnjaci za automatske sisteme izmene obradaka rado će vam pomoći ukoliko želite da prilagodite mašinu za glodanje različitih obradaka.
Raonički alat:
Maks. dozvoljeni spoljašnji prečnik alata: 130 mm
Lsdpfxju N E Rrs Agtsah
Maks. dužina (u zavisnosti od prečnika osovine alata): 220 mm
Hod klizne jedinice:
Radijalno (X-os): 150 mm
Tangencijalno (Y-os): 170 mm
Aksijalno (Z-os): 200 mm
Maksimalni ugao zakretanja glava za glodanje:
U +A pravcu: 30°
U –A pravcu: 45°
Radni sto:
Spoljašnji prečnik: 160 mm
Prečnik centra: 63 mm
Ukupne dimenzije mašine:
Dužina: 5.820 mm
Širina: 4.047 mm
Visina: 2.810 mm
Približna masa mašine: 8.000 kg
Brzine:
Posmici:
Ose X, Y i Z: 1 do 3.000 mm/min
Brzi hod:
Ose X, Y i Z: 3.000 mm/min
Brzina vretena:
Alat (S-osovina): 150 do 600 o/min
Radni sto (C-os): 1 do 125 o/min
Električna oprema:
Radni napon: 400 V
Dovodni napon: 230 V
Upravljački napon: 24 V
Frekvencija: 50 Hz
Instalirana snaga mašine: 48,5 kVA
Presek kabla: 25 mm²
Osigurači: 100 A
mali oglas
Neuss
1.345 km
Mašina za mobing zupčanik

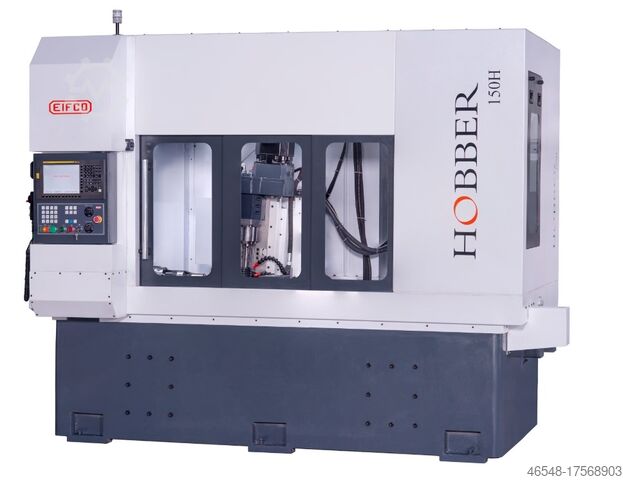

Eifco
Eifco
Poziv
Stanje: novo, Horizontalna Hobbing Mašine
Lodpfx Ageu Egfiotsah
mali oglas
Malsch
1.097 km
Mašina za lobiranje zupčanik - horizontalna
GLEASON- HurthGENESIS 210 HIC
GLEASON- HurthGENESIS 210 HIC
Poziv
Stanje: skoro kao nov (polovno), Godina proizvodnje: 2010, Prečnik točka - maks. 210 mm
Širina točkova 350 mm
Modul - maks. 4
Modul - min. 0.3
Kontrola Siemens 840 D Poverline
obrtaja 300 - 4000 rpm
Aksijalno podešavanje - maks. 300 mm
Konjić smena 350 mm,
Opseg okretanja +/- 40 °
Ukupna potreba za snagom 46 kV
Težina mašine cca. 9, 5 t
Zahtevi za prostor cca. 6, 2 k 2, 9 k 3, 5 m
Genesis 210HiC - Vertikalne mašine za hobbing sa opcionim koso valjanja. U
Genesis Vertikalna radnog predmeta Osa Hobbing Mašine nude visoko produktivne
Hobbing sa opcionim oborenim ivicama i skidanje ivica. Prečnik radnog predmeta, maks.
210 mm. Modul, maks. 3/4 * mm.
Laodpfx Aeu A I Dbogtsh
Radna stanica koja se sastoji od:
-- Gleason glodalica "Genesis 210 HIC"
-- Borries Präger 315 WP-C
- Promot-Automatizacija "Utovar i istovar jedinica"
mali oglas
Malsch
1.097 km
Mašina za lobiranje zupčanik - horizontalna

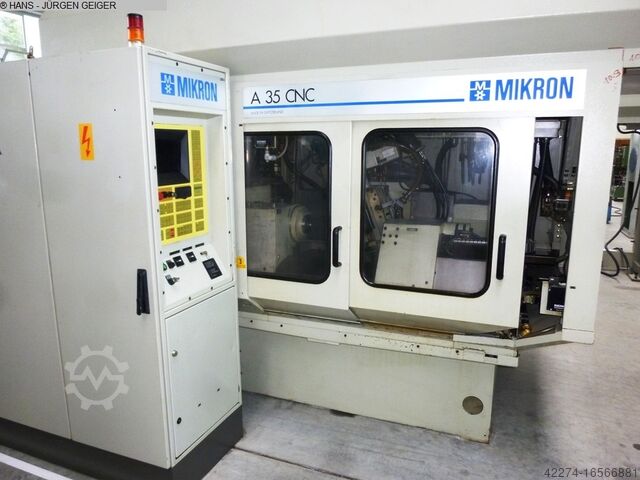

MIKRONA 35
MIKRONA 35
Poziv
Stanje: dobro (polovno), Godina proizvodnje: 1991, Težina mašine cca. oko 6 t
Koncepciju osnovne mašine karakterišu sledeće karakteristike:
- horizontalni položaj radnog komada vretena; vertikalni položaj vretena glodalice ili
glave za glodanje
- Radni predmet se pokupi između radnog predmeta glave (levo)
i konjić (desno)
- Radijalni slajd je montiran na bazi (Ks-osa)
- Aksijalni slajd kreće na radijalnom slajdu (Z-osa)
- Shift glodanje glava je opremljen sa automatskim podešavanjem ugla
(A-osa); slajd smena (I-osa) pomera tagentijalno na
Prečnik radnog predmeta
- CNC kontrolisan
- IBH kontrola
- Uređaj za punjenje
- mnogo pribora
Specifikacije:
- Najveći glodani modul sa pločama za kuhanje prema DIN 8002: 4,5 mm
- Najveći glodani modul za glodanje visokih performansi: 3,0 mm
- Broj zuba: 2 - 999
- Maks. radni predmet mlaznica za ručno punjenje: 200 mm
- Maks. radni predmet mlaznica za automatsko punjenje: 150 mm
- Maksimalna dužina radnog predmeta: 400 mm
- Najveći / najmanji prečnik rezača: 102/40 mm
- Maksimalna dužina rezača: 230 mm
- Najveći / najmanji prečnik trn za glodanje (standard): 32/16 mm
Ljdpfx Agoub Amfjteah
- Aksijalna putanja slajda = najveća dužina glodanja Z-osa: 300 mm
- Radijalni slajd Ks-osa: 140 mm
- Zapremina glodalice (shift travel) I-osa: 100 mm
- Reistockveg W-osa: 420 mm
- Shift glodanje glava ugao okretanja (levo / desno) A-osa: 50 ° / 60 °
Koordinate glodanja:
- Z-osa: 100 - 400 mm
- Ks-osa: 1ß0 - 150 mm
- I-osa (prednja strana vretena za glodanje): 50 - 230 mm
- V-osa (kraj vretena konjić): 165 - 585 mm,
- Opseg brzine glodalice standardna B-osa: 0 - 1500 o / min
- radni predmet brzina C-osa: 0 - 350 rpm
Brzine hranjenja:
- Ks-osa: 3500 mm / min
- Z-osa: 3500 mm / min
- Y-osa: 4000 mm / min
- W-osa: 5500 mm / min
- V-osa (portalni utovarivač): 80000 mm / min
mali oglas
Metzingen
1.017 km
Mašina za jecanje zupčanik - vertikalna
LIEBHERRLC 82
LIEBHERRLC 82
Poziv
Stanje: polovno, Godina proizvodnje: 1995, Prečnik točkova - maks. 80 mm
Širina točkova 120 mm
Modul - maks. 3
Modul - min. 1
kontrola SIEMENS 840 C
Ukupna potreba za snagom 30 kV
Težina mašine cca. 7500 t
Zahtevi za prostor cca. m
L I E B H E R R
CNC Hobbing mašina
Tip LK 82
Godina izgradnje 1995 # 0836
_____
Rad-durchm. Maks. 80 mm
Modul 1 – 3
Ljdst Hw R Depfx Agtoah
Ugao nagiba +/- 45 °
Udaljenost od centra stola do centra za alat 15 – 160 mm
Vertikalna glodanje prevoz hod 250 mm,
Shift putovanja / alat putovanja 180 mm
min. broj zuba 3 !
Glodalica Ø k dužina cca. 90 k 200 mm
Brzina glodalice do maks. 800 obrtaja
Hrani u aksijalnom / radijalnom / tangencijalnom KSNUMKS / KSNUMKS / KSNUMKS / U U
radni predmet dužina stezanja maks. 250 mm
Vreteno pogon cca. 8 kV -
Ukupan pogon cca. 30 kW - 400 V - 50 Hz
Ukupna težina cca. 7.500 kg
Dodatna oprema / Specijalna oprema
• SIEMENS - CNC upravljanje Tip 840 C za 6 osa, (tj. pogon glodalice/
Tabela pogon / okretni ugao glodanje glave / aksijalno hrane / radijalne hrane /
Tangencijalna hrana)
sa korisničkim interfejsom specifičnim za opremu i dijagnostičkim funkcijama za
brzo rešavanje problema.
• Sa uređajem za automatsko uvlačenje ploče za kuhanje u
Jaz zuba
• Automatsko pomeranje ose glodalice
• Automatski uređaj za utovar radnog predmeta SSL = brzi okretni utovarivač pomoću
mehanički stepper menjač i bregasta kamera za brzo
utovar puta i sa 3-fold rotacionim hvataljkom za prazan gripping / mašinsku obradu
položaj i istovar.
Trenutna veličina radnog predmeta Ø 30 k 120 mm, spiralni prenosnik (zupčanik)
• Hranjenje radnog komada vrši se pomoću PCB ploče-lanca pojasa za
Transport radnih komada sa radnog predmeta nosača trenja zaključan. Dodatne
Feed traka za sirove i gotove delove
• Transporter čipova, kompletna radna površina enkapsulacija, rashladne tečnosti srednji rezervoar sa
Pumpa
compl. Inkapsulacija radnog prostora sa kliznim vratima i ekstrakcijom naftne magle, itd
Mašina se takođe može koristiti za suvo zupčanika.
Stanje: zadovoljavajuće do dobro – spremno da se demonstrira pod snagom,
kompaktan dizajn!
Isporuka: ek lageri - kao što se vidi
Plaćanje: samo neto - po prijemu računa
mali oglas
Metzingen
1.017 km
Mašina za lobiranje zupčanik - horizontalna
MIKRONA 33/1
MIKRONA 33/1
Poziv
Stanje: polovno, Godina proizvodnje: 1985, Prečnik točkova - maks. 80 mm
Širina točkova 150 mm
Modul - maks. KSNUMKS
Modul - min.
Ukupna potreba za snagom 10 kV
Težina mašine oko 2400 kg
Potpuno automatski hobbing mašine za crva zupčanika
Tip A 33 / 1 izgrađen 1985 Ser.-Nr. 14.06/14.07/14.15
SPECIFIKACIJE:
maks. točak bez magazina za dovod cca. 80 mm
maks. točak sa magazinom za dovod cca. 50 mm
Modul maks. 2, / 2,5
Dužina glodanja aksijalno cca. 150 mm
maks. radni predmet dužina instalacije cca. 200 mm
Glodalica se okreće do 90 stepeni
Glodalica - prečnik. 24 - 50/63 mm
glodanje prevozradijalno putovanje maks. 0-14/18 mm
Raseljavanje glodalice maks. 25 mm
Brzine glodalice 212 - 2.000 o / min
Lsdpfx Agst Hw D Rjteah
Opseg hrane aksijalno stfl. 0.05 - 4.0 mm/PU
Radijalni stfl. 0,2 - 200 mm / min.
glodanje vretena pogon 3 kV
Ukupni pogon cca. 10 kV - 50 Hz - 380 Volt
Težina cca. 2.400 kg
Dodatna oprema / Specijalna oprema:
Potpuno automatski tok posla i minimalna neproduktivna vremena zahvaljujući slobodno programabilnoj SIEMENS programskoj kontroli S 5 za sve korake obrade kao što su brzi prelazak, uvlačenje, glodalica za uključivanje / isključivanje, za uređaj za utovar, konjić, eventualno za uređaj za utovar. Pomeranje, itd. i sa brojačem komada,
Programsko numerisanje i sa 30-strukim prikazom numeričke greške.
pneumatski radni predmet utovar i istovar uređaj paralelno sa osi radnog predmeta stoji za talasa u obliku radnih komada cca. 140 mm dužine k 8 mm Ø, sa pneumatskim dvostrukim hvataljkom za ubacivanje i istovar radnih komada; praznine se ubacuju napolju u izmenljive kasete i
Ovo se nalazi u uređaju za punjenje.
Dvostruki hvataljka donosi delove između radnog predmeta vretena i konjića, konjić pero gura delove u glavnom vretena Collet i steže ga u isto vreme.
Gotovi delovi su izbačeni iz glavnog vretena i vraćeni u (gotov deo) kasetu sa hvataljkom. Ceo proces se električno prati i kontroliše.
Ceo punjač je obložen pleksiglasom.
hidraulični radni predmet stezanje uređaj sa čahurama i hidr. Izbacivač
Odvojeni sistem rashladne tečnosti sa magnetnim separatorom * Odvojeni hidraulični sistem * Razni menjaju točkove
Stanje: dobro - 3 mašine na raspolaganju, trenutno 1 mašina spremna za demonstraciju pod snagom,
Mašina je opremljena za zupčanike crva vratila / armature vratila
koji se koriste u menjačima sa promenljivim brojem obrtaja za auto sedišta, regulatore prozora, itd
mali oglas
Metzingen
1.017 km
Mašina za lobiranje zupčanik - horizontalna
MIKRONA 35/36 CNC
MIKRONA 35/36 CNC
Poziv
Stanje: polovno, Godina proizvodnje: 1992, Prečnik točkova - maks. 150 mm
Širina točkova 300 mm
Modul - maks. 4.5
Modul - min.
Ukupna potreba za napajanjem 20 kV
Težina mašine oko 6 t
Zahtevi za prostor cca. m
CNC kontrolisana horizontalna hobbing mašina sa
Radni predmet portalni uređaj za utovar, tip A 35 / 36 CNC, godina izgradnje 1992
radni predmet-Ø / točak-prečnik. sa automatskim punjenjem maks. 150 mm
radni predmet Ø sa ručnim utovarom maks. 200 mm
Mak. radni predmet dužina cca.
400 mm
glodanje dužina aksijalno (Z-osa)
300 mm
Modul površina HSS / HM glodalica 3 /
4.5 mm
Broj zuba min./maks.
2-999
Osa udaljenost alat-radni predmet min. / mak. 0 - 190 mm
radni predmet brzina maks.
0-350 rpm
okretni glodanje prevoz li / re 50
/ 60 °
Veličina glodalice Ø k dužina
102 k 230 mm
Zapremina glodalice maks. (I-osa) 100 mm
Radijalni klizni mak (Ks-osa) 10-150 mm
Konjić putovanja maks. (Š-osa) 420 mm
Brzine glodalice stfl. 0 - 1.500 rpm
Feed opsega sve ose stfl. podesiv 3,5 ili 4 m / min.
Vreteno pogon cca. 8.8 kV
Ukupan pogon cca. 20 kV - 220 V / 400 V / 50Hz
Laodpot Hwxbofx Agtsh
Težina cca. 6.000 kg
Dodatna oprema / Specijalna oprema:
MIKRON - CNC kontrola Tip 788- (BVO) sa ekranom za ukupno 8 osa
(ABC i VIZ i VV) sa dijalog programiranje za stvaranje različitih
Gearing ciklusi kao što su spiralni zupčanika, crva i crva
pužni zupčanik zuba, sferni prenosnik, sa i bez pomeranja, kao i
drugi podprogrami.
Teška glava za glodanje sa visokim brzinama rezača i dugim hodom smene,
takođe za 2 glodalice, sa sistemom brzog stezanja i hidr. kontra ležajevi,
Radni predmet glava (C) sa sistemom za brzo oslobađanje (čahura)
Teška konjića sa hodom 420 mm (Š), u kombinaciji sa
automatski radni predmet uređaj za utovar da Gudel-Švajcarska sa
Linearni portalni utovarivač cca. 1000 mm hod (V), okretni dvostruki hvataljki sa čeljustima za
Utovar i istovar talasastih radnih komada, (trenutno oko 60 dug k 25 Ø k
Modul 1.5) m, ali bez radnog komada uređaja za skladištenje.
Odvojeni rashladni uređaj sa magnetnim čip transporta,
složena sveobuhvatna obloga sa kliznim vratima,
2 mašine sa uređajem za obeležavanje radnog predmeta Fabr. BORRIES, nažalost nijedan drugi
Pribor
