Portalna glodalica

Fooke Endura 905 Linear

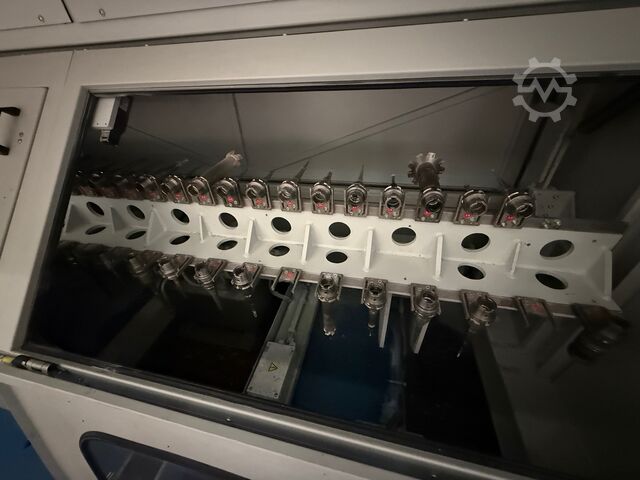

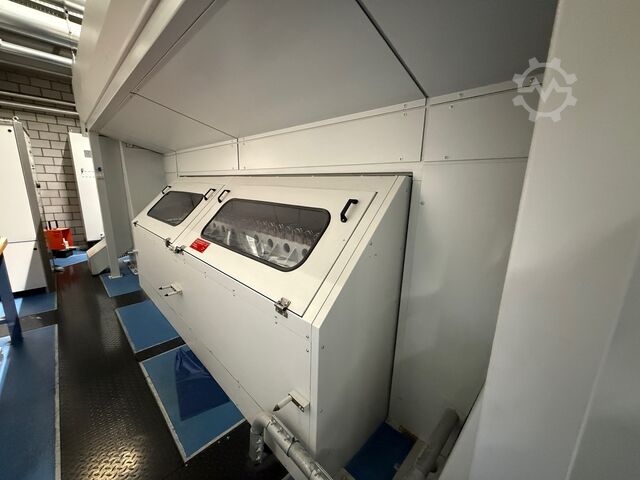

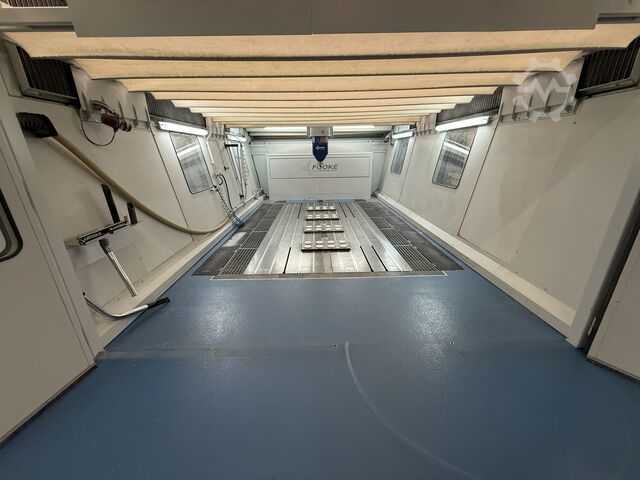

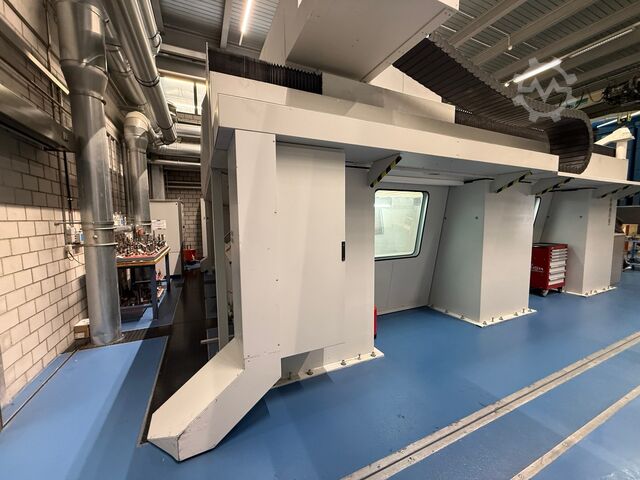

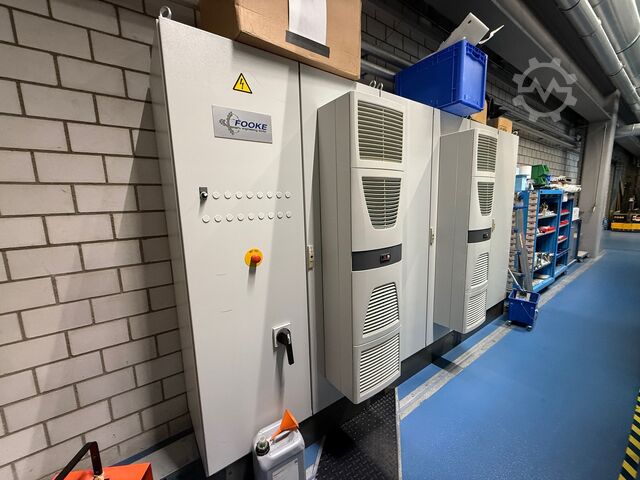

Stanje: veoma dobro (polovno), Godina proizvodnje: 2008, radni sati: 82.500 h, Funkcionalnost: potpuno funkcionalan, udaljenost pomeranja ose X: 5.000 mm, Y osa hod: 3.000 mm, radni hod Z-ose: 1.750 mm, brzina pomaka po X-osi: 65 m/min, brzina pomaka po Y-osi: 65 m/min, brzina posmaka Z-ose: 65 m/min, brzina vretena (maks.): 20.000 o/min, brzi hod po X-osi: 65 m/min, brzo pomeranje po Y-osi: 65 m/min, brzi pomak Z-osovine: 65 m/min, obrtni moment: 63 Nm, ukupna težina: 90.000 kg, Oprema: broj obrtaja beskonačno promenljiv, Prvo puštanje u rad: 2008. Upravljanje: Heidenhain iTNC 530, uključujući ručni točak HR420. X-osa: oko 5.000 mm Y-osa: oko 3.000 mm Z-osa: oko 1.750 mm A-osa: -120 / +95° C-osa: ± 360° Maksimalna veličina obratka: 3.800 mm (X-pravac) 1.800 mm (Y-pravac) 1.150 mm (Z-pravac) Uz korišćenje alata dužine 300 mm, obrada se može obaviti u 5 osa, u jednom stezanju (A-osa, sa zakretom od 90°). Mašina je bila u radu: oko 83.000 sati Gksdpfx Aijzkuirsrsb Ukupno radnih sati vretena: oko 37.000 sati Strojna podloga (moguća ugradnja u tlo ili iznad tla!) Dimenzije: 5.000 x 2.250 x 300 mm - Izrađena od EN-GJL-250 9 T-utorasa prema DIN 650-28H12, sa razmakom od 250 mm i 125 mm od ivice. 2-osni glodalni stub, 5, proveren od strane proizvođača! Snaga vretena: 20 kW Brzina vretena: maks. 20.000 o/min Obrtni moment: maks. 63 Nm Držač alata: HSK 63A Stezanje alata: hidraulično Zadržavajući obrtni moment (zatezanje) A & C osa: 2.000 Nm Pogoni linearnih osa Brzina pomaka X, Y i Z ose: do 65 m/min Ubrzanje ose X, Y i Z ose: do 5 m/s2 Podaci o priključcima Napon: 400 V Frekvencija: 50 Hz Potrebna snaga: 130 kW Dimenzije, težine Potrebna površina za mašinu bez periferije: oko 7.500 x 8.500 x 6.600 mm Ukupna težina: oko 90.000 kg Boja Kućište, portal, upravljački ormarić: RAL 7035 svetlosiva Glodalni stub i aplikacije: RAL boja 5002 akvamarinska plava Dodatna oprema - Minimalno podmazivanje - 50-struki menjač alata - Pokrov radnog prostora Stanje mašine Glodalni stub je nedavno proveren od strane proizvođača mašine, tako da je delimično revidiran i potpuno funkcionalan. Potpuno nova strojna podloga od firme Stolle! Dodatni moduli prikazani na strojnoj podlozi nisu deo isporuke. Prikazani sistemi za usisavanje i kanali takođe nisu deo isporuke. Prethodni vlasnik je bio etablirani tim Formule 1 iz srednje Evrope. Mašina je uvek bila pod ugovorom o održavanju kod proizvođača. Trenutno je mašina rastavljena i uskladištena. Međutim, pregled je i dalje moguć uz prethodni dogovor.

Stanje: veoma dobro (polovno), Godina proizvodnje: 2013, Funkcionalnost: potpuno funkcionalan, udaljenost pomeranja ose X: 4.000 mm, Y osa hod: 2.200 mm, radni hod Z-ose: 1.100 mm, brzina pomaka po X-osi: 50 m/min, brzina pomaka po Y-osi: 50 m/min, brzina posmaka Z-ose: 50 m/min, dužina stola: 4.000 mm, širina stola: 2.000 mm, brzina vretena (maks.): 22.000 o/min, obrtni moment: 128 Nm, vreteno nosa: 63, CNC Heidenhain iTNC 530 S.P. RADNI OPSEG Hod X ose (uzdužna): 4.000 mm Hod Y ose (poprečna): 2.200 mm Hod Z ose (vertikalna): 1.100 mm Maksimalna brzina pri interpolaciji osa: 50 m/min RADNA POVRŠINA Dimenzije: 4.000 x 2.000 mm Visina: 300 mm Nosivost: 15 t/m² T-utor za pričvršćivanje obratka: 28 mm prema DIN 650 (H12), kompletno sa nivelatorima. Smer T-utor paralelan kretanju X ose. KARAKTERISTIKE OSA: Pomak ose: 50.000 mm/min Ubrzanje: 4 m/sec² RADNI PROSTOR Maksimalan horizontalni prolaz: 3.200 mm Maksimalan vertikalni prolaz ispod grede: 1.926 mm Visina radne površine od poda: 330 mm UNIVERZALNA GLAVA SA KONTINUIRANIM POZICIONIRANJEM ZA ELEKTROMANDRINO Automatska univerzalna glava indeksirana na 360.000 pozicija (svakih 0,001°). Rotaciono kretanje se realizuje „direct drive“ motorima i CNC-om kontroliše kao osa pozicioniranja. Automatsko stezanje alata. Omogućava podrezivanje pod uglom od 10°. Interni sistem hlađenja ležajeva i motora osa. Rotacija B ose: +/- 185° Rotacija A ose: +/- 185° Maksimalna brzina rotacije osa: 30 o/min Maksimalni obrtni moment u radu osa A/C: 450 Nm Moment blokade osa: 1.400 Nm Snaga na vretenu (S1/S6): 22/33 kW Obrtni moment na vretenu (S1/S6): 84/128 Nm Maksimalna brzina rotacije vretena: 22.000 o/min Prihvat alata: HSK – A63 DIN 69893 Glava dolazi kompletna sa gnezdom za manipulaciju i skladištenje, koje se koristi izvan radnog prostora i ne smanjuje realne kapacitete mašine. MAGACIN ALATA SA LANCEM, 30 POZICIJA HSK: Automatska promena alata sa lančanim magazinom za 30 mesta, smeštena sa zadnje strane radne zone, potpuno zaštićena od prašine i strugotine. Tip alata: HSK-A63 DIN 69893 Maksimalni prečnik alata sa susednim mestima zauzetim: 90 mm Maksimalna dužina alata: 300 mm Maksimalna težina alata: 10 kg PRESURIZACIJA MERNIH LENJIRA: Pneumatski sistem sa centralom za presurizaciju mernih lenjira. SPREJ-MIST SISTEM ZA HLAĐENJE I PODMAZIVANJE ALATA: Sistem za lubrohlađenje maglom. Magla se dobija mešanjem vazduha i ulja. Upravljanje putem M-funkcije. Upotreba sprej-mist sistema poboljšava kvalitet sečenja, sprečava formiranje nalepka, održava zonu sečenja čistom i služi kao rashladni sistem. Veoma koristan za kvalitetnu finalnu obradu. SPOLJNI SISTEM HLAĐENJA ALATA: Sistem za distribuciju rashladne tečnosti, kontrolisan CNC-om, sa mlaznicama postavljenim na prirubnicu oko vretena. Rezervoar od 1200 litara za sakupljanje i filtraciju. Protok: 30 l/min, pritisak: 4 bara. Gjdpfx Aozb Evljirekb POTREBNI PRIKLJUČCI: Maksimalna instalisana snaga: 150 kW Maksimalna tražena struja: 235 A Mašina kompletno opremljena sa: • Daljinski elektronski ručni točak Heidenhain HR550 • Raznovrsni alati uključeni uz mašinu • Renishaw merni senzor • BLUM laserski presetting • Sistem za automatsku kalibraciju glave AUTOCAL • Visormax pretplata za daljinski nadzor • Klimatizovana elektro orman • Sistem hlađenja svih osa i elektromandrina • 2 transportera strugotine, postavljena sa strane radne površine • Uputstvo za upotrebu i održavanje, i CE deklaracija o usaglašenosti

Stanje: veoma dobro (polovno), Godina proizvodnje: 2014, radni sati: 68.000 h, Funkcionalnost: potpuno funkcionalan, udaljenost pomeranja ose X: 2.200 mm, Y osa hod: 3.500 mm, radni hod Z-ose: 1.200 mm, brzina pomaka po X-osi: 50 m/min, brzina pomaka po Y-osi: 50 m/min, brzina posmaka Z-ose: 30 m/min, brzina vretena (maks.): 15.000 o/min, brzi hod po X-osi: 50 m/min, brzo pomeranje po Y-osi: 50 m/min, brzi pomak Z-osovine: 30 m/min, obrtni moment: 167 Nm, ukupna težina: 35.000 kg, Prvo puštanje u rad: decembar 2014. Upravljanje: Fidia X-osovina: oko 2.200 mm Y-osovina: oko 3.500 mm Z-osovina: oko 1.200 mm A-osovina: ± 100° C-osovina: ± 275° Mašina pod naponom: oko 68.000 h Ukupno sati vretena: oko 26.500 h Stezni sto: 2.000 x 3.500 mm sa T-utorima Dvostruki obrtni glodački glava sa 2 ose Snaga vretena: 70 kW Broj obrtaja vretena: max. 15.000 min-1 Obrtni moment: max. 167 Nm Prihvat alata: HSK 100A Otpust alata: hidraulični Pogoni linearnih osa Brzina pomeranja X-, Y- i Z-osa: do 50 m/min / 30 m/min Priključni podaci Napon: 400 V Frekvencija: 50 Hz Dimenzije, težine Potreban prostor bez periferne opreme: oko 8.000 x 6.000 x 5.000 mm Ukupna masa: oko 35.000 kg Dodatna oprema - Uređaj za hlađenje - Menjač alata sa 26 mesta - Pokrivka radnog prostora - Transporter strugotine Opcionalno uz doplatu: - Bežični merni sonda - BLUM Laser Stanje mašine Gsdpfeyrc Akjx Airekb Potpuno funkcionalna, u izuzetno dobrom stanju. Moguće razgledanje pod naponom.

Godina proizvodnje: 1987, stanje: spreman za upotrebu (polovno), Dostupna je stara mašina za crtanje Schumag Aachen bez kontrole. Sila izvlačenja: 100kN, brzina izvlačenja: 80m / min, opseg prečnika materijala: 25mm-43mm. Moguća je inspekcija na licu mesta. Gkodpfxev Tctue Aireb

Stanje: veoma dobro (polovno), Godina proizvodnje: 2011, radni sati: 2.450 h, udaljenost pomeranja ose X: 6.000 mm, Y osa hod: 12.001.400 mm, radni hod Z-ose: 18.001.790 mm, proizvođač kontrolera: Heidenhain, model kontrolera: iTNC 530, maksimalna težina obratka: 3.000 kg, ukupna visina: 4.700 mm, ukupna dužina: 12.700 mm, ukupna širina: 7.800 mm, prečnik rotacionog stola: 2.200 mm, maksimalna brzina obrtanja: 200 o/min, ukupna težina: 57.000 kg, brzina vretena (maks.): 8.000 o/min, radni sati vretena: 2.450 h, dovod rashladne tečnosti: 40 bar, broj mjesta u izmjenjivaču alata: 60, dužina alata: 460 mm, Oprema: dokumentacija/priručnik, transportna traka za strugotinu, CNC upravljanje: Heidenhain iTNC 530 Osovine Radni hod X-osovina mm: 6000 Radni hod Y-osovina mm: 1200/1400 Radni hod Z-osovina mm: 1800 (H) / 1790 (V) C-osovina indeksiranje stepeni: 360º (0,001) A-osovina indeksiranje stepeni: ±180° B-osovina indeksiranje stepeni: ±180° Brza hod m/min: 30 Radni sto Dimenzije palete mm: 6000x1235 NC glodalno/obrtni sto: Dimenzije palete mm: Ø2200 Max. masa obratka kg: 3000 Obrtaji stola U/min: 200 Max. obrtni moment Nm: 4600 Vreteno Max. obrtaji vretena U/min: 8000 Snaga pogona vretena kW: 33/24 (40%ED/kont.) Obrtni moment vretena Nm: 382/278 (40/100%ED) Hlađenje Doprema rashladnog sredstva kroz vreteno bar: 40 Kapacitet rezervoara litara: 900 Sistem alata Držač alata: HSK-A 100 Broj alata u magacinu: 60 Sa slobodnim susednim mestima mm: 200 Sa zauzetim susednim mestima mm: 104 Max. dužina alata mm: 460 Max. masa alata kg: 25 Vreme alat–alat (span-to-span) sek.: 9,8 Oprema Elektronski ručni točak Transporter strugotine Infracrveni merni sonde Unutrašnje dovodjenje rashladno-podmazujućeg sredstva Pneumatski pištolj Radni režim 4 Dovod vazduha kroz centar vretena moguće preko M-funkcije Radna svetiljka DXF funkcija za uvoz Papirni trakasti filter Automatska radna vrata Godpfozb H Tfox Airokb Postavljen aparat za obradu osovina Osovine opciono hidraulički stežuće preko M-funkcije Radni sati mašine: Sati pod naponom: 29447 Radni sati vretena: 2450 Osnovna mašina: Dimenzije/Težina Dužina mm: 12700 Širina mm: 7800 Visina mm: 4700 Težina kg: 57000

Stanje: skoro kao nov (polovno), Godina proizvodnje: 2018, radni sati: 5.498 h, Funkcionalnost: potpuno funkcionalan, udaljenost pomeranja ose X: 2.500 mm, Y osa hod: 1.300 mm, radni hod Z-ose: 3.500 mm, brzina pomaka po X-osi: 40 m/min, brzina pomaka po Y-osi: 40 m/min, brzina posmaka Z-ose: 40 m/min, dužina stola: 2.500 mm, širina stola: 3.500 mm, brzina vretena (maks.): 12.000 o/min, visina stola: 300 mm, nosivost stola: 130.000 kg, maksimalna težina obratka: 130.000 kg, vreteno nosa: HSK A100, FREZALICA SA POKRETNIM PRETKLOPOM FPT MOD. DINOX 350 IAT Gedpfx Aewzv Tcoirekb 5 osa Numerički upravljač Heidenhain TNC 640 X osa mm 2.500 Z osa (vertikalna) mm 1.300 Y osa mm 3.500 Brzi posmaci mm/min 40.000 Univerzalna glava sa kontinuiranim pozicioniranjem Stezna površina elektrovretena HSK A100 Maksimalna brzina 12.000 o/min A osa + / - 185° C osa + / - 270° Stol mm 3.500 x 2.500, visina 300 mm Nosivost 15 t/m^2 Magacin alata sa 64 pozicije Ukupna snaga Kw 85,13 Težina Kg 51.370 Kompletna sa: - Laserska sonda i softver za proveru integriteta alata i merenje dužine i prečnika alata - Sonda za merenje i poravnanje radnog komada - Spoljašnje/unutrašnje hlađenje alata, rezervoar 1500 l, p=40 bar - Pištolj za pranje radnog komada rashladnom tečnošću, posebna pumpa - Unutrašnja hlađenja alata komprimovanim vazduhom, High Speed - Transporter strugotine POLOVNA MAŠINA GODINA 2018

Stanje: dobro (polovno), Godina proizvodnje: 2007, Upravljanje 840 D x-osovina 2500 mm y-osovina 2500 mm z-osovina 1700 mm Upravljanje - Siemens Sinumerik 840 D Gkjdpfx Aowzyp Uoirsb maks. težina obratka – 6000 kg Prečnik vretena – 130 mm Hod pinole – 700 mm Prihvat alata – ISO 50 DIN 69871 - AD maks. obrtni moment na vretenu – 1847 Nm Ukupna potrebna snaga – 65 kW Težina mašine cca 45 t Potrebna površina cca 10,9 x 9,3 x 5,7 m

Stanje: dobro (polovno), Godina proizvodnje: 2013, Funkcionalnost: potpuno funkcionalan, DECKEL MAHO PFRONTEN GMBH DMG MORI DMU 60 eVo Univerzalni obradni centar Radni hod osi X/Y/Z: 600 / 500 / 500 mm Obrtajni opseg standardnog vretena: 20 – 14.000 o/min Motorno vreteno: 18,9 / 14 kW (40/100 % ED) Standardni prihvat alata: SK40 po DIN 69871 Upravljačka jedinica: Heidenhain iTNC 530 HSCI Korisnički interfejs: SmarT.NC Upravljački pult: DMG ERGOline Control Ekran: 19" NC zglobno-rotacioni sto Površina stola: 600 x 500 mm Opseg zakretanja B-ose: -5° do +110° C-osa: 360° Nosivost stola: 400 kg Direktni merni sistemi Hlađenje stola Izvedba vretena: 20 – 18.000 o/min Prihvat alata: HSK-A63 po DIN 69893 Magacin alata: 60 mesta Tip magacina: lančani magacin sa dvostrukim hvatačem Izmenjivač toplote za vreteno i sto Aktivni hladnjak za elektro ormar Direktni sistem merenja pozicije Potpuna kabina 3D upravljanje Merni sonda: Heidenhain TS 649 DMG Priprema za 3D quickSET Toolkit 3D quickSET softverska opcija Konfiguracije mašina sa 5 osa Signalna svetiljka: četvorobojna Gedsyzamaepfx Airokb Priprema za sistem za rukovanje: PH 150-8 Transporter strugotine: transporter sa strugačima i automatskim sito-filterom Unutrašnji dovod rashladnog sredstva (IKZ) Filter sa papirnim trakama: 40 bar / 231 l/min / Rezervoar 600 l Rotirajući zaštitni prozor Zaštitni vazduh Linearni merni sistemi Ispiranje ležišta Pištolj za ispiranje strugotine Protivduvanje kroz centar vretena Odabir putem M-funkcije Pripremljen vazduh sa niskim udelom ulja Sigurnosni paket za nestanak napajanja Ograničavač prenapona Nadzor napona sa brzim kočenjem Radni režim 4 Praćenje procesa tokom proizvodnje Dokumentacija: nemački Tekst na ekranu: nemački / engleski DMG / MORI SEIKI Messenger DMG Netservice Client Automatizacija: DMG PH 150-8 Sistem za punjenje i pražnjenje paleta sa rukovačem i magacinom paleta Revolverski magacin: 8 pozicija Servo ose: 2 Z-osa: pneumatska Hvataljka / viljuška IPC sa touch panelom DMG Automation Jobmanager Grafički podržano korisničko upravljanje Signalna svetiljka: 4 boje Integracioni kit: za DMU 50 / 70, DMU 40 / 60 / 80 eVo linear Stezna glava: Erowa UPC P Palete: Erowa UPC 320 x 320 mm Broj paleta: 8 Rasterska mreža: 50 mm Z-oslonac: čelik Interfejs: Profibus Standard Automation Električni interfejs verzija 4.0 Signali sigurnosnih vrata i hitnog stopa na strani robota Bruto masa mašine: 11.000 kg Neto masa mašine: 9.500 kg Dimenzije mašine: 400 x 280 x 315 cm Bruto masa IKZ-a: 800 kg Neto masa IKZ-a: 650 kg Dimenzije IKZ-a: 200 x 175 x 190 cm Bruto masa transportera strugotine: 640 kg Neto masa transportera strugotine: 590 kg Dimenzije transportera strugotine: 355 x 140 x 170 cm Bruto masa noseće grede za transport: 200 kg Neto masa noseće grede za transport: 200 kg Dimenzije noseće grede za transport: 210 x 80 x 50 cm

Stanje: polovno, Godina proizvodnje: 2000, x-hod 4300 mm y-hod 1000 mm z-hod 1700 mm Upravljanje TNC430 Samo za izvoz: da Godsyhhvhjpfx Airjkb Ukupna masa: 16 tona

Stanje: spreman za upotrebu (polovno), Godina proizvodnje: 2018, Funkcionalnost: potpuno funkcionalan, Heyligenstaedt Heynumill 2700-PF 3/5-osna CNC portalna glodalica sa integrisanom C-osom i zamenjivim glava za glodanje. Upravljanje Heidenhain TNC 430 X-os Y-os Z-os 3.000 mm 4.000 mm 1.500 mm Gkedpsyaazmjfx Aireb Na Heynumill mašini je 2018. godine kompletna hidraulika obnovljena, svi električni kablovi zamenjeni, jedinica za hlađenje vretena i oba uzdužna transporterara su zamenjena, a glave potpuno remontovane. Ukupni trošak rekonstrukcije iznosio je 160.000 €. 2020. godine zamenjen je prenos glodalice.
