Aluminijumska automatska mašina za testeriranje sa jedinicom za bušenje

UK 350 A 90° CNC + TR14 Servo + Y-Achse

Potpuno automatska aluminijumska kružna testera UK 350 A 90° CNC sa bušačkom jedinicom (ugao sečenja 90°) specijalno je razvijena za sečenje profilnih i punih materijala od livenog aluminijuma, bakra i tvrdih plastika. Automatsko pomeranje materijala i automatsko kretanje testere idealni su za brzu i preciznu serijsku proizvodnju! Automatizovani potez iznosi do 700 mm po ciklusu. Višestruki hodovi, odnosno veća dužina sečenja, mogu se lako uneti putem kontrolnog panela. Glavna stega steže materijal pomoću dva horizontalna i dva vertikalna pneumatska cilindra, dok pomični stega za materijal koristi jedan horizontalni i jedan vertikalni pneumatski cilindar. Brzina sečenja i pomeranja materijala može se precizno podešavati preko velikog i preglednog kontrolnog panela! Mašina je opremljena mehaničkim podešavanjem visine hoda, maksimalna visina sečenja je 100 mm. Velika zaštitna hauba pokriva celokupan radni prostor i pneumatski se podiže pritiskom na taster! Standardna oprema UK 350 A 90° CNC sa bušačkom jedinicom uključuje i pištolj za izduvavanje vazduha radi čišćenja mašine! Mašina ima priključke za sistem za odsisavanje strugotine. Ovaj model je opremljen vertikalnom bušačkom jedinicom TR 14 (kapacitet bušenja do ø 14 mm, navoji do M12), koja je integrisana u kontrolni ciklus testere.

Oprema:
• Mašina za sečenje pod uglom od 90°, sa snažnim pogonskim motorom
• CNC upravljanje; unos broja komada i dužine odsečaka direktno sa velikog preglednog kontrolnog panela
• Memorija za do 20 programa sečenja
• Pogon za pomeranje materijala preko servo motora, jednostruki hod 700 mm (za duže komade automatski se transportuje do željene dužine!)

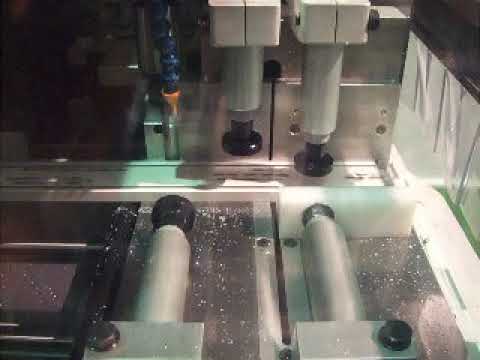

• Glavna stega sa 4 pneumatska stezna cilindra, 2 horizontalna i 2 vertikalna
• Stega za pomeranje materijala sa po jednim horizontalnim i vertikalnim pneumatskim cilindrom
• Velika zaštitna hauba, pokriva ceo radni prostor, pneumatski se podiže
• Raspon brzine sečenja i pomeranja podešava se u skladu sa materijalom
• Maksimalna visina sečenja 100 mm
• Pištolj za izduvavanje vazduha za čišćenje mašine
• Priključci za sistem odsisa
• Prečnik testere ø 350 mm
• TR 14, fiksna automatska bušačka jedinica sa nosačem alata
• Podešavanje broja obrtaja vretena, dubine bušenja itd. preko kontrolnog sistema mašine, ciklus bušenja je automatski

Tehnički podaci:
Snaga motora 1,9 kW / 400 V / 50 Hz
Broj obrtaja 3000 o/min
Dimenzije testere 350 x 32 mm
Automatsko pomeranje materijala 700 mm
Hsdpfx Ajkqz H Djn Ejnp
Maksimalna visina sečenja 100 mm
Dimenzije mašine 1400 x 850 x 970 mm

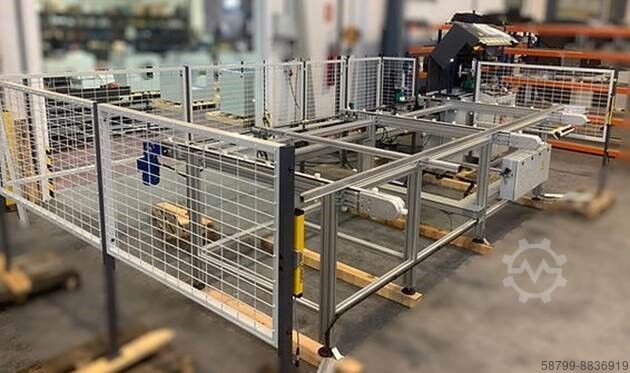

Opcionalno dostupna i sa magazinom za automatsko ubacivanje materijala!

Radujemo se Vašem upitu!
