Sistem prozora

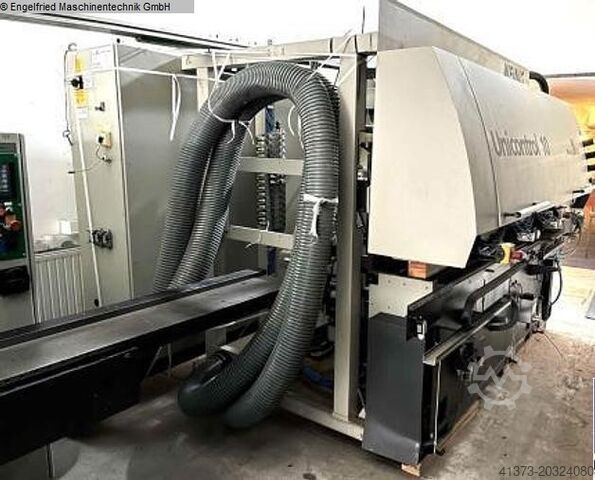

WEINIG Unicontrol 10 NC

Šlitz vreteno 1 kom
Broj glava za glodanje: 4 kom
Prečnik vretena: 50 mm
Upravljanje: Weinig, PC-Nexus
Weinig Unicontrol 10 CNC – vretena radijalno i aksijalno CNC upravljana
-----
Mašina je 2024. godine kompletno remontovana od strane firme Weinig.
Tom prilikom je upravljanje zamenjeno Siemens S7 677 C sistemom,
sa novim "Touch" folijskim panelom.

Opremljena sledećim radnim agregatima:

Odsedna testera
-----
sa laserskim svetlom za navođenje, snaga motora 3 kW, prečnik vretena 40 mm,
brzina vretena 3.000 o/min
pomeranje aksijalno putem NC ose
radijalno pomeranje pneumatski na 8 pozicija za zaobljavanje ivica odozgo

Agregat odozdo za zaobljavanje ivica
-----
aksijalno pomeranje zajedno s odsednom testerom

Cink i šlitz vreteno
-----
Snaga motora 15 kW
Prečnik vretena 50 mm
Brzina vretena 2.925 o/min
Prečnik alata min. 380, maks. 400 mm
Dužina prihvata alata 640 mm
Ijdpsxpi Dujfx Agtobc
Aksijalno pomeranje CNC osom
Aksijalni hod 580 mm
Brzina podešavanja 100 mm/sec

1. Profilno vreteno (smerni i obrtnosmerni rad)
-----
Snaga motora 11 kW
Prečnik vretena 50 mm
Brzina vretena 6.000 o/min
Dužina prihvata alata 400 mm sa kontraosloncem
Aksijalno i radijalno podešavanje putem CNC

2. Profilno vreteno
-----
Snaga motora 11 kW
Prečnik vretena 50 mm
Brzina vretena 6.000 o/min
Dužina prihvata alata 400 mm sa kontraosloncem
Aksijalno i radijalno podešavanje putem CNC

Agregat za profilno glodanje, horizontalno, odozgo
-----
Snaga motora 3 kW
Prečnik vretena 40 mm
Brzina vretena 9.000 o/min
Pneumatsko podešavanje u 8 položaja aksijalno i radijalno

Agregat za profilno glodanje, vertikalno, desno na kraju mašine
-----
Snaga motora 3 kW
Prečnik vretena 40 mm
Brzina vretena 5.850 o/min
Pneumatsko podešavanje u 8 položaja aksijalno i radijalno


Dodatna oprema
-----

CNC dužinski graničnik, montiran na šlitz stolu
za dužine do 3500 mm, sa integrisanom odsečnom testerom upravljanom iz kontrolnog sistema.

Sistem za prozorska okna, obostrano nagibno 60°

Paket za dvodelne komade sa automatskim razdvajanjem i transferom

Smerno vođenje sa automatikom za prozore za preklapanje
Preklopna kolica za male širine krila

Klimatizacija u elektro ormanu

PC upravljanje NEXUS

Automatski sistem za okretanje
Transporter za letvice, uključujući transportnu traku za
drugi transport radnog komada ka operateru

(tehničke specifikacije prema navodima proizvođača – bez garancije).

Reklama je automatski prevedena i došlo je do nekih grešaka prilikom prevoda.
