32000 litarski grejno/hladni pritisni rezervoar, Aisi 316

A.C. KOSIK 9459

Lokacija: Bremen
Stanje: polovno
Zapremina: 32.000 litara
Vakuum: 1,0 bar
Maks. nadpritisak: 3,0 bara
Rezervoar

Maks. radna temperatura rezervoara / °C: 200 °C

Konstrukcija: uspravan

Način stajanja: na nogama
Broj nogu: 4 komada

Grejanje/Hlađenje: prisutno
Zapremina duplog omotača: 80,0 litara
Maks. dozvoljeni radni nadpritisak: 6,0 bara
Grejni/hladioni omotač

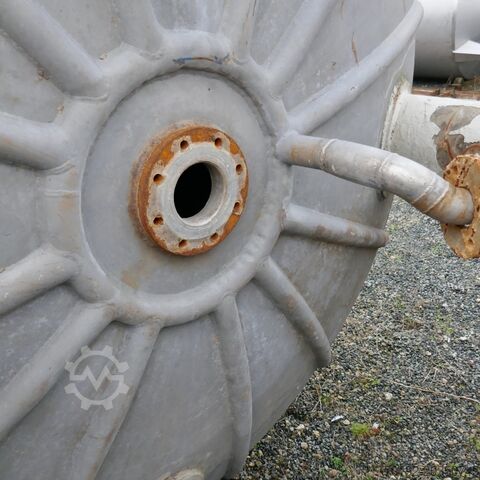

Temperiranje donje strane: polu-cevna zavojnica

Unutrašnji prečnik: 2.400 mm
Cilindrična visina: 6.970 mm
Ukupna visina: 9.050 mm
Tehnički podaci / dimenzije

Debljina dna: 10 mm
Debljina cilindra: 8 mm
Tehnička dokumentacija: crtež, atest

Oprema

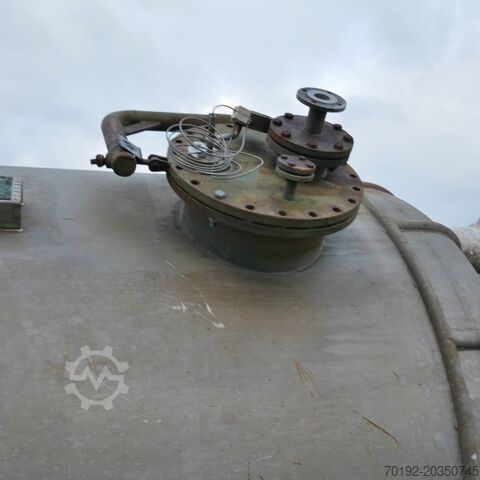

Revizioni otvor / kupola: na cilindru, na gornjem dnu (DN 500)

Natpisna pločica:
Oprema: dizane ušice
Oprema

Izlaz (alternativni unos): 100 mm
Napomena: manja naleganja, poklopac revizionog otvora presvučen

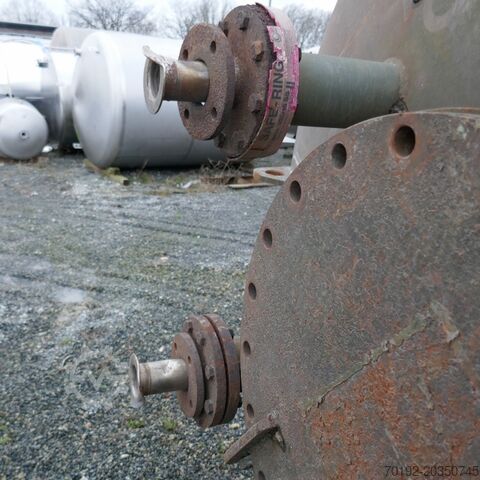

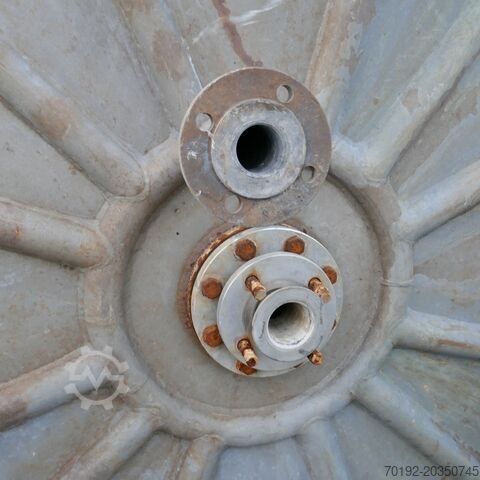

Komentari: Prečnik revizionog otvora na cilindru 500 mm (šrafovi revizionog poklopca uglavnom nedostaju); kod jednog rezervoara je 1 noga, a kod drugog 2 noge uvučene u donje dno (kod tog rezervoara je i 1 priključak uvijen u gornje dno, kao i grejna zavojnica oštećena na jednom mestu); uvučene noge treba pred postavljanje rezervoara ponovo popraviti na licu mesta; spoljašnji izolacioni prstenovi od Fe (delimično blago oštećeni); jedan rezervoar ima na izlazu prirubničku redukciju (unutrašnji prečnik cevi oko 55 mm); vidi fotografije
Poslednja primena: hemijska industrija
Knodpfx Agjxqb E Hstsc
Materijal u kontaktu sa proizvodom: V4A 1.4571 (AISI316)
Osobine materijala

Materijal sistema za temperiranje: V4A 1.4571 (AISI316)
Materijal nogu: čelik
